Baie de mesure 19 pouces
pour l'aérospatial
Sept racks d'acquisition, une alimentation 24 V redondante et sélective, deux réseaux séparés. Ce type d'assemblage encaisse jusqu'à un million de mesures par seconde — à condition que rien, dans le câblage, ne vienne le limiter.
- Type d'équipement
- Baie d'acquisition au format 19 pouces
- Secteur
- Aérospatial
- Périmètre confié
- Étude électrique et assemblage
- Acquisition
- 7 racks Gantner
- Alimentation
- 24 V redondante, modules de sélectivité
- Réseaux
- Ethernet et Profinet, séparés
Le besoin
Un industriel de l'aérospatial avait besoin d'une baie d'acquisition capable d'encaisser un très grand nombre de voies à cadence élevée. Il maîtrisait son besoin de mesure et son exploitation ; ce qu'il cherchait, c'était quelqu'un pour concevoir l'installation électrique et assembler la baie proprement.
Nous n'avons donc fait que cela. Pas de programme, pas de mise en service du procédé, pas de logiciel : l'étude électrique et l'assemblage. C'est la démonstration la plus nette de ce que veut dire notre prestation à la carte — vous ne nous confiez que le maillon qui vous manque.
Ce que nous avons fait
- Étude électrique complète de la baie : bilan de puissance, distribution, protections, plan d'implantation des racks et cheminements internes.
- Alimentation 24 V redondante, doublée pour que la perte d'une alimentation n'arrête pas l'acquisition.
- Modules de sélectivité et répartition en trois alimentations, chacune dédiée à un groupe de racks : un défaut sur une voie ne fait pas tomber la baie entière.
- Deux réseaux physiquement distincts, Ethernet et Profinet, avec des cheminements séparés à l'arrière de la baie.
- Assemblage et câblage de la baie : intégration des sept racks Gantner, des commutateurs, de la distribution et du repérage complet.
- Contrôle et essais avant expédition, comme sur toutes nos réalisations d'atelier.
Le résultat
Une baie prête à recevoir les capteurs du client et son propre logiciel d'exploitation. La performance annoncée par le matériel d'acquisition — de l'ordre du million de mesures par seconde sur ce type d'assemblage — n'est pas bridée par l'installation électrique.
C'est tout l'enjeu d'une baie de mesure : le matériel définit un plafond, le câblage détermine si on l'atteint. Une alimentation mal dimensionnée, des réseaux mélangés ou un cheminement approximatif se traduisent par du bruit, des trames perdues et des mesures qu'on finit par mettre en doute.
Sur les huit étapes de notre méthode, seules celles du périmètre confié.
Un partenariat, pas seulement un fournisseur
Gantner Instruments est à la fois notre fournisseur de matériel d'acquisition et notre client : le fabricant nous confie l'intégration de ses solutions pour répondre en clé en main à ses propres clients. C'est ce qui explique notre maîtrise de ces racks — nous ne les découvrons pas projet par projet.
Technologies
Livrables remis
- Schémas électriques et plan d'implantation de la baie
- Nomenclature et plans de borniers
- Carnet de repérage des racks et des alimentations
- Procès-verbal de contrôle avant expédition
Le client conserve son logiciel et son exploitation — nos livrables lui appartiennent.
La baie, de la structure au câblage
Quatre vues qui montrent ce qui distingue un assemblage soigné d'un empilement de racks : la structure, les cheminements, la distribution.
La structure, avant câblage

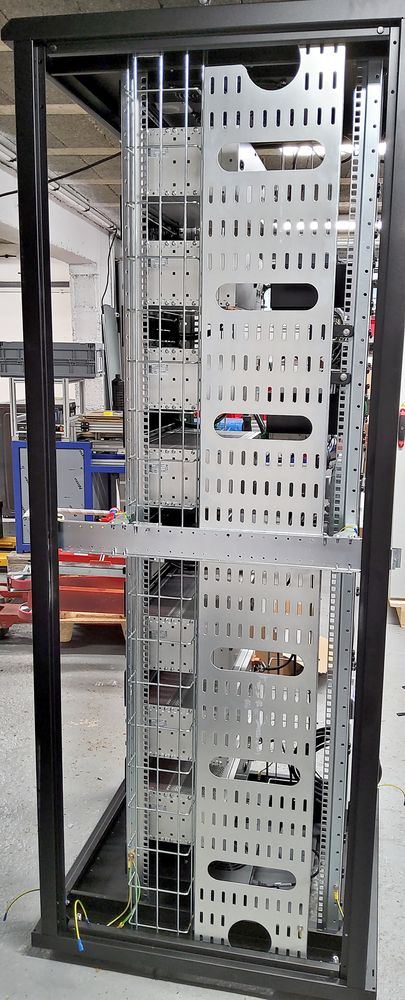

Les montants 19 pouces, les plaques de séparation et les deux chemins de câbles verticaux. Les cheminements sont posés avant le premier câble : c'est ce qui permet de garantir la séparation des réseaux jusqu'au bout.
Les alimentations, étiquetées par rack
Trois alimentations 24 V et leurs modules de sélectivité. Chaque bandeau porte le nom des racks qu'il alimente — alimentation 1 pour les racks 1 et 2, alimentation 2 pour les racks 3 et 4, alimentation 3 pour les racks 5, 6 et 7. Un technicien sait quoi consigner sans ouvrir un schéma.
La face arrière câblée

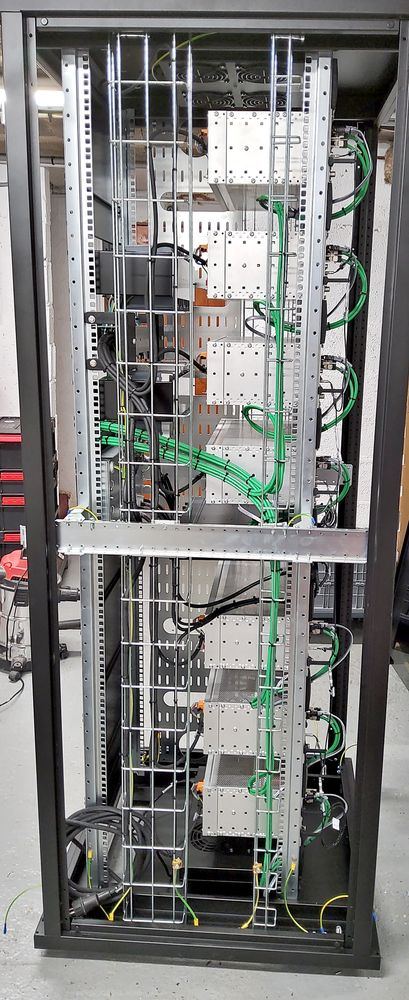

Les liaisons réseau suivent leur propre chemin, à l'écart de la distribution. Sur une baie qui doit encaisser un million de mesures par seconde, mélanger les câbles se paie en trames perdues.
La face avant assemblée

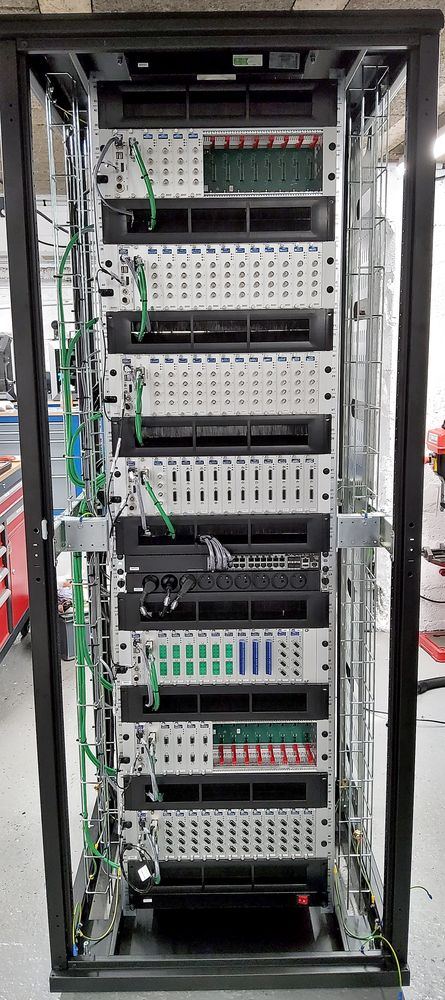

Les sept racks d'acquisition avec leurs connectiques — coaxiales, Sub-D, borniers débrochables selon le type de voie —, le commutateur réseau et le bandeau de prises. Les panneaux à brosse entre les niveaux laissent passer les câbles sans laisser passer la poussière.
Ce qui fait la différence sur une baie de mesure
Une alimentation redondante
Le 24 V est doublé. La perte d'une alimentation ne se traduit pas par une campagne d'essais perdue — sur des mesures qui ne se rejouent pas facilement, c'est décisif.
De la sélectivité, pas un seul départ
Trois alimentations, chacune dédiée à un groupe de racks, avec modules de sélectivité. Un défaut est circonscrit au groupe concerné au lieu de faire tomber la baie entière.
Deux réseaux séparés
Ethernet et Profinet ne partagent ni les câbles ni les cheminements. C'est le même principe de compatibilité électromagnétique que nous appliquons dans un bâtiment, transposé à l'intérieur d'une baie.
Un repérage lisible
Chaque conducteur porte son repère, chaque alimentation indique les racks qu'elle sert. Dans cinq ans, une intervention ne commencera pas par une séance de rétro-ingénierie.
